エアインテーク セット(S) GW9-W0822-02 ヤマハ純正 ボート用小窓
アクアワールドダイイチ ボート用品 外装品・艤装品/通販
ボート免許 マリン用品 ウェイクボード ボート 船外機 マリンジェット ボートトレーラー ヒッチメンバー 修理・メンテナンス 船検 リンク マリンイベント・セール情報 アクアの部屋
現在位置 トップページマリン用品ボート用品ボート外装品(艤装品)
>エアインテークセット(S) GW9-W0822-02 ヤマハ純正 ボート用小窓
エアインテーク セット(S) GW9-W0822-02 ヤマハ純正 キャビン換気用小窓
エアインテークセット(S) 品番 GW9-W0822-02 ヤマハ純正部品
窓・開閉用クランプ・取付ボルト類のセット。濃いスモークのかかったアクリル製の開閉可能窓(板厚約3mm)
平面部に取り付ける事で防水性を確保できる構造です。開閉は内側からクランプの操作で行い、施錠の機構はございません。多くのヤマハボートにオプションとして設定されている商品です。マリン製品として塩害・紫外線劣化等に一定の耐久性が実証されております(金属部分は一部のナットを除きステンレス製)。ボートのキャビン、ハードトップ、カディーに取り付ける事で快適性が向上します。犬小屋・ガレージ・キャンピングカー等へ換気窓としての設置にも適しております。
<table cellpadding="0" cellspacing="1"><tbody><tr><td style="text-align : center;" bgcolor="#e2faf5"><font size="+1"><b>エアインテークセット(S) </b>品番 GW9-W0822-02</font><br>
定価税込 \19,030 (税別 \17,300)
販売価格税込
10%OFF
\17,127
(税別 \15,570)
弊社通常在庫品 2023年7月現在価格
代引送料例 (代引手数料/消費税込)
地域
個数
本州
四国
北海道
九州
沖縄
1〜3セット \1,400 \1,800 \2,400
<注文・問合せ方法> 通販
ハードトップへの装着イメージ↓
エアインテーク GW9-W0822-02 ハードトップ装着イメージ
図中
番号
品名 品番
(旧品番)
備考 定価単価 単品販売価格 必要
税込 税別 税込 税別
エアインテーク
セット (S)
GW9-W0822-02
(GW9-W0822-01)
上図で構成される1箇所分セット

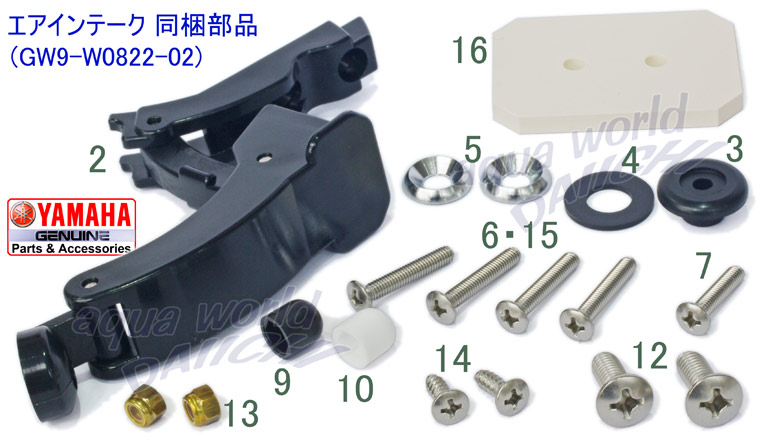

下写真16スペーサーも含む
19,030 17,300 17,127 15,570 -
※11番M4ワッシャがセットに含まれておりません。設置時にはホームセンター等でも
入手できるステンレス製M4ワッシャー2個を別途ご準備願います。
1 エア-インテ-ク アセンブリ A00-62110-60 構成部品図中17〜22のセット 14,410 13,100 12,969 11,790 1
2 クランプ A00-68368-20
(A80-62113-00)
開閉・保持用リンケージ
樹脂製
3,971 3,610 3,773 3,430 1
3 ブッシュ G37-61748-00 樹脂製段付スペーサーM4 352 320 352 320 1
4 ワッシャ G37-61749-00 樹脂製スペーサーM4 385 350 385 350 1
5 ワツシヤ,フイニツシユ 90207-06901
(A84-62635-00)
ロゼットワッシャーM6 ステンレス 198 180 198 180 2
6 スクリユ,フラツトヘツド 98780-04025
(98680-04525)
平皿M4x25mm ステンレス 198 180 198 180 1
7 スクリユ,フラツトヘツド 98780-04520
(98680-04520)
平皿M4x20mm ステンレス 242 220 242 220 1
8 スクリユ,フラツトヘツド 98780-04530 平皿M4x30mm 上行の長さ違い
取付箇所の厚みにより選択
販売終了 -
9 クリング 90190-04007 黒 クリング(ナットカバー)
M4(対辺7mm)ナット用
198 180 198 180 1
10 クリング 90190-04902
(90190-04011)
白 リング(ナットカバー)
M4(対辺7mm)ナット用
105 95 105 95 1
11 ワッシャ 92990-04200 M4 ステンレス製 88 80 88 80 2
12 スクリユ,フラツトヘツド 98780-06016 平皿M6x16mm ステンレス 308 280 308 280 2
13 ナツト,セルフロツキング 90185-04903
(90185-04001)
M4 六角対辺7mm 275 250 275 250 2
14 スクリユ,タツピング 97780-40312 丸皿 Φ4x12mm ステンレス 187 170 187 170 1
15 図中該当無し
16 スペーサ E0B-62115-00 エアインテークセットに同梱の樹脂製板(厚み5mm)
設置箇所の板厚が薄い場合に、クランプ取付部の補強と寸法
調整用として使用します。販売終了で単品手配不可
1
17 プレ-ト,エア-インテ-ク A00-62111-40 半透明アクリル樹脂製 定価税込\28,600
メーカーの価格設定が不適切な為、パッキン等がセットになった
1番のエアインテークアセンブリ(A00-62110-60)をご用命下さい。
18 パツキング44 90656-50070 ゴム製防水パッキン 5,478 4,980 5,204 4,731 1
19 ハツチ ロツク
アセンブリ
A00-62811-50 6メネジ加工 ステンレス 販売終了 2
20 スクリユ,パンヘツド 98580-05035 なべ M5x35mm ステンレス 242 220 242 220 2
21 ワッシャ 92990-05200 M5 ステンレス 外径12 厚み1mm 121 110 121 110 4
22 ナツト,ナイロン 95780-05300 M5 ステンレス 六角対辺8mm 143 130 143 130 2
ヤマハ純正 エアインテーク エンボスロゴ
↑YAMAHAロゴがエンボス加工であしらわれております
開閉ヒンジ・ゴムパッキン 拡大画像 換気窓
↑開閉ヒンジ・ゴムパッキン 拡大画像
寸法図 エアインテーク GW9-W0822-02
船体穴あけ加工寸法図 エアインテーク取付開孔部用の
型紙がセットに同梱されております。

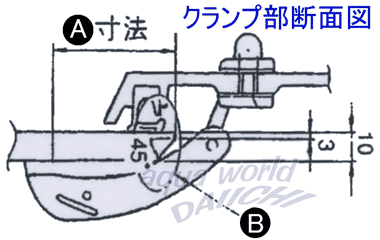

取付断面図 エアインテーク GW9-W0822-02 クランプ部断面図 エアインテーク GW9-W0822-02
エアインテーク GW9-W0822-02 カディー/キャビン 装着イメージ
