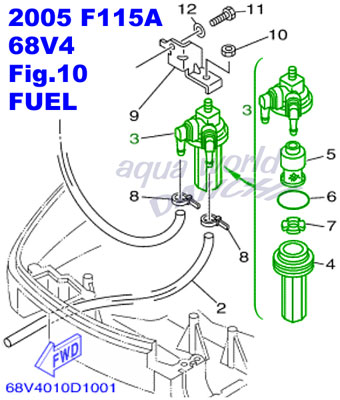

↓構成部品図例
図中
番号 |
部品番号
品名 |
定価
税別 |
販売価格
税別 |
| 3 |
6D8-24560-08
ﾌｲﾙﾀｱｾﾝﾌﾞﾘ |
6,750 |
6,413 |
| 4 |
68V-24521-01
ｶﾂﾌﾟ,ﾌｲﾙﾀ |
710 |
710 |
| 5 |
68V-24563-00
ｴﾚﾒﾝﾄ,ﾌｲﾙﾀ |
760 |
760 |
| 6 |
93210-32738
O-ﾘﾝｸﾞ(1WG) |
100 |
100 |
| 7 |
68V-24469-01
ﾌﾛｰﾄ,ｳｵｰﾀ ﾚﾍﾞﾙ |
360 |
360 |
※2025年7月現在価格↑
↓寸法図 エレメント,フィルタ(68V-24563-00)
 |
◆適合機種
フィルターアセンブリ 品番：6D8-24560-08使用モデル
(旧品番：68V-24560-00,-01,6D8-24560-09
| No. |
モデル名 |
年式 |
型式 |
| 1 |
F50FEHDL |
2005-2006 |
6C11-2 |
| 2 |
F50FEHTL,FEHTX |
2005-2006 |
6C11-2 |
| 3 |
F50FETL,FETX |
2005-2006 |
6C11-2 |
| 4 |
F60CEHTL |
2005-2006 |
6C51-2 |
| 5 |
F60CETL,CETX |
2005-2006 |
6C51-2 |
| 6 |
F80BETL |
2006 |
6D72 |
| 7 |
F80BETX |
2006 |
6D72 |
| 8 |
F90BETL,BETX |
2005-2006 |
6D81-2 |
| 9 |
F115AETL,AETX |
2000-2006 |
68V,68V0-5 |
| 10 |
FL115AETX |
2000-2006 |
68W,68W0-5 |
※ 上記の2007年以降のモデルについては、エレメントも異なる6D8-24560-01(-00)のフィルターアセンブリに変更されているモデルが多数ありますのでご注意下さい。
フィルターアセンブリ 品番：64J-24560-11使用モデル
(旧品番：64J-24560-00,64J-24560-01)
※上記の6D8-24560-08とは流路入口-出口の配置が逆のタイプ
| No. |
モデル名 |
年式 |
型式 |
| 1 |
85AETL |
2003-2004 |
6882-3 |
| 2 |
85AETX |
2003-2006 |
6882-5 |
| 3 |
F60AEHTL |
2002-2005 |
69W1-4 |
| 4 |
F60AETL |
2002-2006 |
69W1-5 |
| 5 |
F60AETX |
2003-2006 |
69W2-5 |
| 6 |
FT60BEHTL |
2003-2005 |
68S1-3 |
| 7 |
FT60BEHTX |
2003-2005 |
68S1-3 |
| 8 |
FT60BETL |
2003-2006 |
68S1-4 |
| 9 |
FT60BETX |
2003-2006 |
68S1-4 |
※ 2002年以前の85Aは上記とは異なるフィルタアセンブリ/エレメントフィルタを使用しておりますのでご注意下さい。
（年式により種類有り) |
