カプラーエクステンション （カプラーエクステンド) 品番：TJ-0713-00
定価税込 \35,200 （税別 \32,000) ↓
販売価格税込 \31,680 （税別 \28,800) |
通販 単品 元払送料(税込)
| 本州・四国 |
北海道・九州 |
沖縄 |
| \4,900 |
\5,900 |
\7,500 |
※代引き不可商品
※代引不可 離島は送料別途見積り
|
<振込先>
常陽銀行 土浦支店 普通1691245
アクアワールド ダイイチ 代表 坂本 陽 （サカモト ヨウ） |
※こちらの商品はヤマト宅急便の規定サイズを超えてしまい、代金引換が出来ません。
お振込み頂き入金確認後の発送となります。※誠に恐縮ですが、お振込み手数料はご負担願います。 |
メーカーカタログではバーのカラーがブラックですが製造ロッドによりシルバーとなる場合がございます。ご了承願います。 |

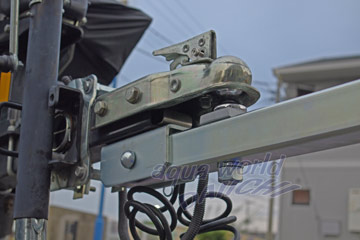

四駆じゃなくてもラクラク上下架！
ワンタッチ脱着式トレーラー延長トング
遠浅スロープの上下架で、十分な水深まで入りにくかったり、足場や牽引車の都合で水際に近づきにくい状況で威力を発揮します。取り外しはワンタッチ！通常のカプラーでのロックと、ピンの差込により装着出来るので、現場での工具は不要です。MAX
TRAILERの一部の機種にボルトオンで装着可能です。その他のトレーラーにはベース加工や、トレーラーへの穴あけ加工等が必要となる場合がございます。取り付け工賃は機種により異なります。トレーラーをお持ち込み頂ければお見積もり致します。
※公道走行等は法律上できません。
※延長する事により、強度が大幅に低下します。
スロープ上下架用の為、極低速での使用に限定されます。
※ヤマト宅急便の規定サイズを超えの為、代金引換が出来ません。
お振込み頂き、入金確認後に元払いにて発送させて頂きます。
※誠に恐縮ですが、お振込み手数料はご負担願います。
|
 |
※コの字ステーのトレーラーへの取り付けボルトはキットに含まれておりません。取付箇所により適切なボルト類をご準備頂く必要がございます。
弊社で取り付ける際は左写真①の様なM12、首下長30mm程度のステンレスキャップボルト2本＋ステンレス製ナイロンナット2個で固定するケースが多いです。M12ステンレスワッシャー4枚と併せてホームセンターで数百円で揃います。
6角穴キャップがコの字ステー側、ナイロンナットがトレーラーフレーム内側になる方向で取付ます。
←左写真②の様に、ボルトキャップ部をテーパー状にグラインダーで削っておくと、毎回の延長トング取付時に位置出しがよりスムーズにし易くなるのでオススメです。 |
↓下記は加工が必要なトレーラーへの取付例です。ご参照下さい。
■ 取付加工例 1

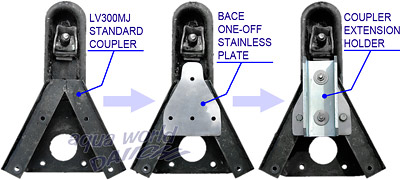

右写真は、変則的な三角形状のカプラーで構成される、ワイズギアモナドLV300MJに上記延長キットを取り付ける為に、弊社にてベース加工を施した例です。キットに付属のベースプレートを設置する為に、ワンオフでステンレスのプレート追加等の加工をしています。
上記加工取付工賃例 (税別)\20,000 |
カプラー下面写真 |
■ 取付加工例 2
右写真は、BLAST-350トレーラーに延長キットを取り付ける為に、弊社にてベース加工を施した例です。
 |
一般的なトング形状ですが、延長トングのコの字ステーを取り付けるフレーム部分の強度が不十分と思われる為、ワンオフでステンレスのプレートを追加し、トレーラーフレームを挟み込む様にボルト固定しています。
延長バー使用の際、コの字ステーが下方向に引き抜かれる様にかかる応力への強度を確保しています。 |
上記加工取付工賃例 (税別)\12,000 |
 |
■ 取付加工例 3

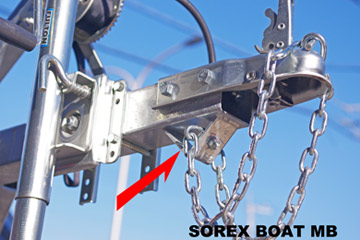

右写真は、SOREXトレーラーBOAT MBに延長キットを取り付ける為に、弊社にて加工取付を施した例です。

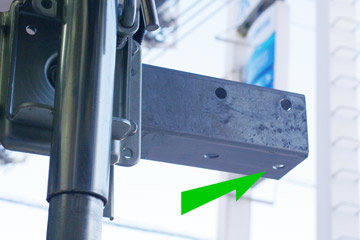

延長バー固定用コの字ステーの取付部分に三角ステー→が溶接されている為、該当部を切り落とし平面に研磨してコの字ステー取付用の穴あけ施工を要します。

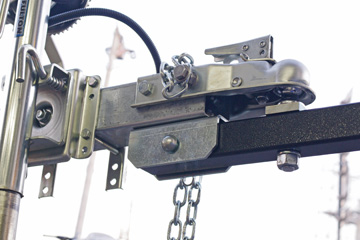

↑取付完了
上記加工取付工賃例 (税別)\12,000 |
防錆塗装を施しコの字取付部を仕上げます↓
 |
|
